Menjaga sistem kelistrikan kendaraan tetap stabil merupakan salah satu kunci utama agar mesin beroperasi dengan lancar. Salah satu faktor yang sering terlupakan, namun sangat penting, adalah kualitas sambungan grounding atau kabel massa. Jika grounding tidak optimal, Anda mungkin akan mengalami masalah seperti lampu indikator yang tidak stabil, suara berderak, atau bahkan penurunan efisiensi bahan bakar.
Pada kesempatan kali ini, kita akan membahas secara lengkap Cara pasang kabel massa tambahan (grounding) ke mesin. Artikel ini ditujukan bagi pecinta otomotif yang suka melakukan perbaikan sendiri, serta bagi teknisi yang ingin menambah pengetahuan tentang teknik grounding yang tepat. Dengan mengikuti panduan langkah demi langkah, Anda dapat meningkatkan kestabilan kelistrikan mobil tanpa harus mengunjungi bengkel.
Sebelum masuk ke detail teknis, penting untuk memahami mengapa penambahan kabel massa ke mesin dapat memberikan manfaat signifikan. Pada dasarnya, grounding yang baik akan mengalirkan arus listrik yang tidak terpakai ke bodi kendaraan, mengurangi resistansi, dan meminimalkan gangguan elektromagnetik. Hal ini tidak hanya memperbaiki kinerja sensor-sensor elektronik, tetapi juga memperpanjang umur komponen kelistrikan.

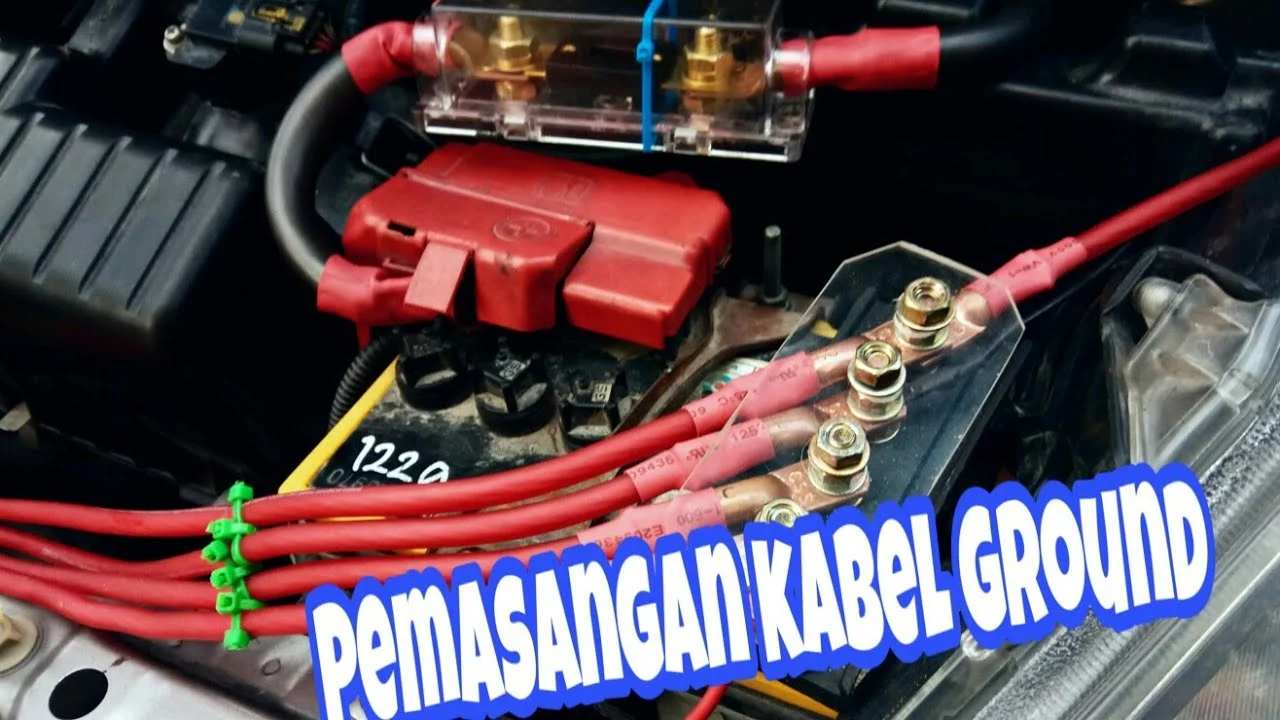

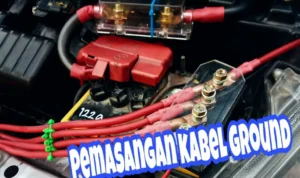

Cara pasang kabel massa tambahan (grounding) ke mesin: Langkah demi Langkah
Alat dan bahan yang diperlukan
- Kabel tembaga berukuran 8‑10 mm² (sesuai kebutuhan arus)
- Terminal crimp atau konektor khusus grounding
- Kunci pas dan soket (10 mm, 13 mm)
- Amplas halus atau kikir logam
- Multimeter untuk menguji resistansi
- Alat pengelasan (opsional, bila ingin sambungan lebih permanen)
- Isolasi listrik atau heat‑shrink tubing
Persiapan sebelum memulai pemasangan
1. Pastikan kendaraan dalam keadaan mati dan kunci kontak dilepas. Lepaskan terminal negatif aki untuk menghindari hubungan singkat selama proses pemasangan.
2. Periksa area mesin yang akan dijadikan titik sambungan grounding. Pilih titik yang bersih, bebas karat, dan terbuat dari material logam yang solid, seperti blok mesin atau pelat bawah.
3. Bersihkan permukaan dengan amplas atau kikir logam hingga terlihat bersih dan mengkilap. Permukaan yang bersih akan memastikan sambungan memiliki resistansi serendah mungkin.
Cara pasang kabel massa tambahan (grounding) ke mesin: Pemasangan fisik
Langkah 1: Memotong dan menyiapkan kabel
Potong kabel tembaga sesuai panjang yang dibutuhkan, biasanya antara 30‑50 cm tergantung dari titik pemasangan ke aki. Sisakan beberapa sentimeter ekstra di kedua ujung untuk memudahkan pemasangan terminal.
Langkah 2: Menyambungkan terminal ke ujung kabel
Gunakan crimping tool untuk menempelkan terminal pada masing‑masing ujung kabel. Pastikan terminal terpasang rapat, karena sambungan yang longgar dapat menimbulkan titik panas.
Langkah 3: Menyambungkan ke titik massa pada mesin
Pasang terminal pertama ke titik massa yang telah dibersihkan pada blok mesin. Kencangkan baut dengan kunci pas, namun jangan terlalu keras sehingga merusak ulir. Jika titiknya terlalu kecil, Anda dapat membuat lubang baru dengan bor, lalu pasang ring grounding.
Langkah 4: Menyambungkan ke terminal negatif aki
Terminal kedua kabel massa diarahkan ke terminal negatif aki. Pastikan sambungan bersih dan tidak ada korosi. Kencangkan baut dengan hati‑hati.
Setelah semua sambungan terpasang, periksa kembali setiap baut untuk memastikan tidak ada yang kendor. Gunakan multimeter untuk mengukur resistansi antara mesin dan terminal negatif aki; nilai idealnya di bawah 0,1 Ω.
Tips tambahan untuk hasil yang optimal
- Jika Anda memiliki kendaraan yang sering mengalami getaran pada aki, pertimbangkan menambahkan strap pengikat tambahan pada kabel massa untuk mengurangi getaran.
- Gunakan heat‑shrink tubing pada setiap sambungan terminal untuk melindungi dari kelembaban dan korosi.
- Jika kendaraan Anda menggunakan sistem dual battery, pastikan kabel massa tambahan tidak mengganggu alur arus antara kedua baterai. Baca panduan tentang dual battery untuk penyesuaian lebih lanjut.
Kesalahan umum yang harus dihindari
1. Memilih titik massa yang berkarat – Karat meningkatkan resistansi, sehingga efek grounding menjadi berkurang. Selalu bersihkan atau ganti titik tersebut.
2. Menggunakan kabel yang terlalu tipis – Kabel dengan penampang kecil tidak mampu menyalurkan arus tinggi, mengakibatkan pemanasan berlebih.
3. Mengencangkan baut secara berlebihan – Ini dapat merusak ulir atau bahkan mematahkan titik pemasangan pada blok mesin.
Dengan menghindari tiga kesalahan di atas, Anda akan memperoleh sambungan yang stabil dan tahan lama.
Pemeriksaan dan perawatan rutin
Setelah pemasangan selesai, lakukan pemeriksaan secara berkala, terutama setelah perjalanan jauh atau saat musim hujan. Periksa apakah terminal masih kencang, tidak ada tanda karat, dan resistansi tetap rendah. Jika ditemukan perubahan, segera bersihkan dan kencangkan kembali.
Jika Anda merencanakan modifikasi lain pada sistem kelistrikan, seperti menambahkan sekring tambahan pada kabel positif aki, pastikan grounding yang baru sudah terpasang dengan baik. Lihat cara pasang sekring tambahan pada kabel positif aki untuk panduan lebih lanjut.
Pemasangan kabel massa tambahan (grounding) ke mesin bukanlah pekerjaan yang sulit, namun memerlukan ketelitian dan pemahaman dasar tentang kelistrikan kendaraan. Dengan mengikuti langkah‑langkah di atas, Anda dapat meningkatkan keandalan sistem listrik, mengurangi gangguan elektronik, dan pada akhirnya meningkatkan kenyamanan berkendara.
Selalu ingat untuk bekerja dengan aman, gunakan alat pelindung seperti sarung tangan dan kacamata, serta pastikan kendaraan berada di permukaan yang datar. Jika ragu pada tahap tertentu, jangan ragu untuk berkonsultasi dengan teknisi profesional. Semoga panduan ini membantu Anda meraih hasil yang memuaskan dalam setiap proyek perbaikan kendaraan.
